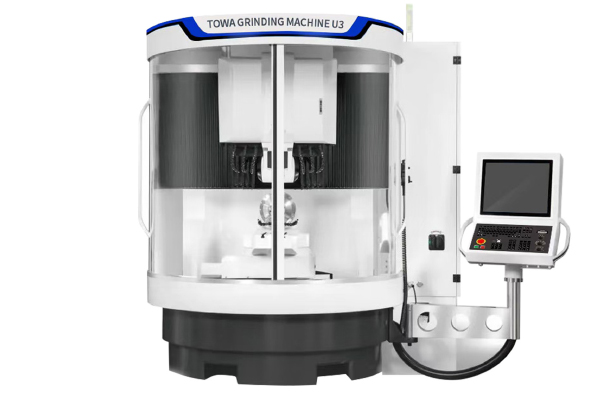

U3五轴数控刀具磨床

CNC  U3 是托瓦公司研发生产的高性价比五轴数控磨刀机，床身结构采用龙门式结构， 整体矿物铸造大理石床身及立柱，该结构具有出色的减震特性和刚性，从而保证机床高精  度的磨削。机床采用整体封闭式钣金，有机玻璃圆弧开门，保证完整的磨削空间，内部工  作空间采用日光灯进行照明。
整个机床采用高精密简洁设计理念，在实用、经济、操作方便、维修成本低、稳定高 效上得到体现。其机床软件具备磨削3D模拟，1 ∶ 1还原磨削时各种动态操作，模块化集体 软件，动态模拟失误防撞功能提醒。是一款高性价比刀具磨床，适用于生产或修磨各类铣 削类刀具、钻削类刀具、木工刀具、成型刀具等。


二、主要特点及配置

♦ X轴：水平直线CNC数控轴，直线电机驱动，台湾上银P级精密滚柱型导轨

♦ Y轴：水平直线CNC数控轴，直线电机驱动，台湾上银P级精密滚柱型导轨

♦ Z轴：垂直直线CNC数控轴，台湾伺服电机，台湾上银C3级精密滚珠丝杆，台湾上银P 级精密滚柱型导轨
♦ A 轴：工件旋转分度轴，昊志直驱DD电机

♦ C 轴：旋转分度轴，昊志直驱DD电机

♦ 整体矿物铸造大理石床身及立柱

♦  电主轴功率 30kw

♦  专 用 高 速 电 主 轴 ， 双 磨 头 设 计 H S K 砂轮 法 兰 可 整 体 拆 卸 至 砂 轮 修 整 机 修 整 砂轮

♦  圆弧型密封机罩，两面开门，维修方便

♦  先锋精密探针（工件探针）

♦ 采用带磁铁的移动型手轮，方便操作

♦ 配备自动润滑装置，集中定时定量供给
