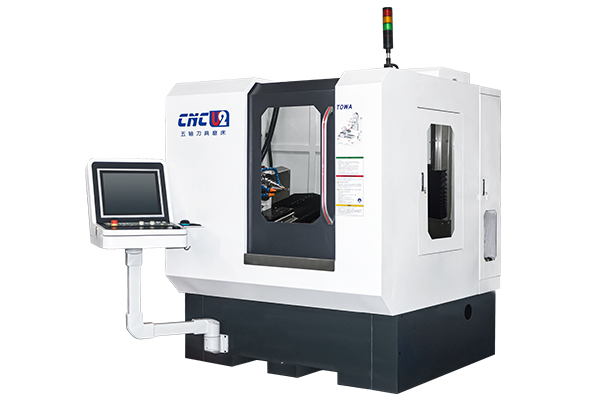

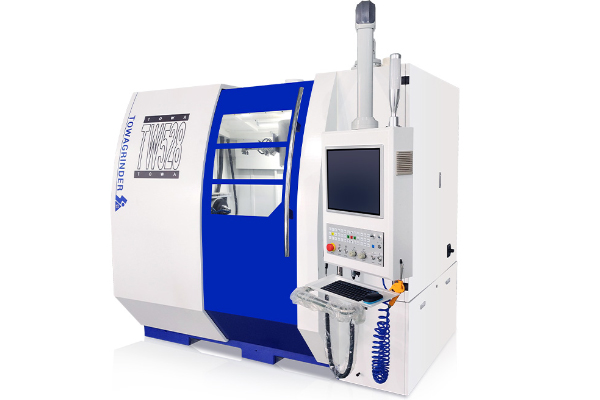

一、机床简介
本公司生产的5轴5联动的数控刀具专用磨床 ，是根据德国5轴数控工具磨床的理验及设 计人员实际操机的经验 ，并在刀具生产现场交流而设计。在实用、经济、操作、维修、稳定、 高效上得到体现。
机床采用机床右开门 ，便于机床无限制的操作与维护 ，全封闭的保护罩壳符合生产安全， 为应对特殊工具的生产 ，使设备的伺服轴相对的位置关系达到最优化 ，可对应多品种工具加 工的机构造。
全轴均采用进口的伺服电机与丝杆导轨 ，高精度和分辨率 ，保证刀具的高生产效率及生 产品质。
二、主要配置
♦ 1、X轴 ，水平直线CNC数控轴， 日本安川伺服电机 ，THK精密滚珠丝杆 ，上银精密滚珠 型导轨。
♦ 2、Y轴 ，水平直线CNC数控轴， 日本安川伺服电机 ，THK精密滚珠丝杆 ，上银精密滚珠 型导轨。
♦ 3、Z轴 ，水平直线CNC数控轴， 日本安川伺服电机 ，THK精密滚珠丝杆 ，上银精密滚珠 型导轨。
♦ 4、A轴：工件旋转分度轴DD直驱。
♦ 5、C轴：旋转分度轴DD直驱。
♦ 6、先锋精密万向探针（工件探针）。
♦ 7、天然大理石床身及立柱。
♦ 8、采用带磁铁的移动型手轮，方便操作。
♦ 9、专用高速永磁电主轴，双磨头设计HSK砂轮法兰可整体拆卸至砂轮修整机修整砂轮。
♦ 10、主轴电机配永磁电机专用驱动器。
♦ 11、机内安装管式密封防油LED灯。
注：
导轨 ：台湾上银 P级； 丝杆： 日本THK C3级； 伺服马达： 日本安川；
数控系统 ：台湾新代 探针 ：先锋高精度（万向）

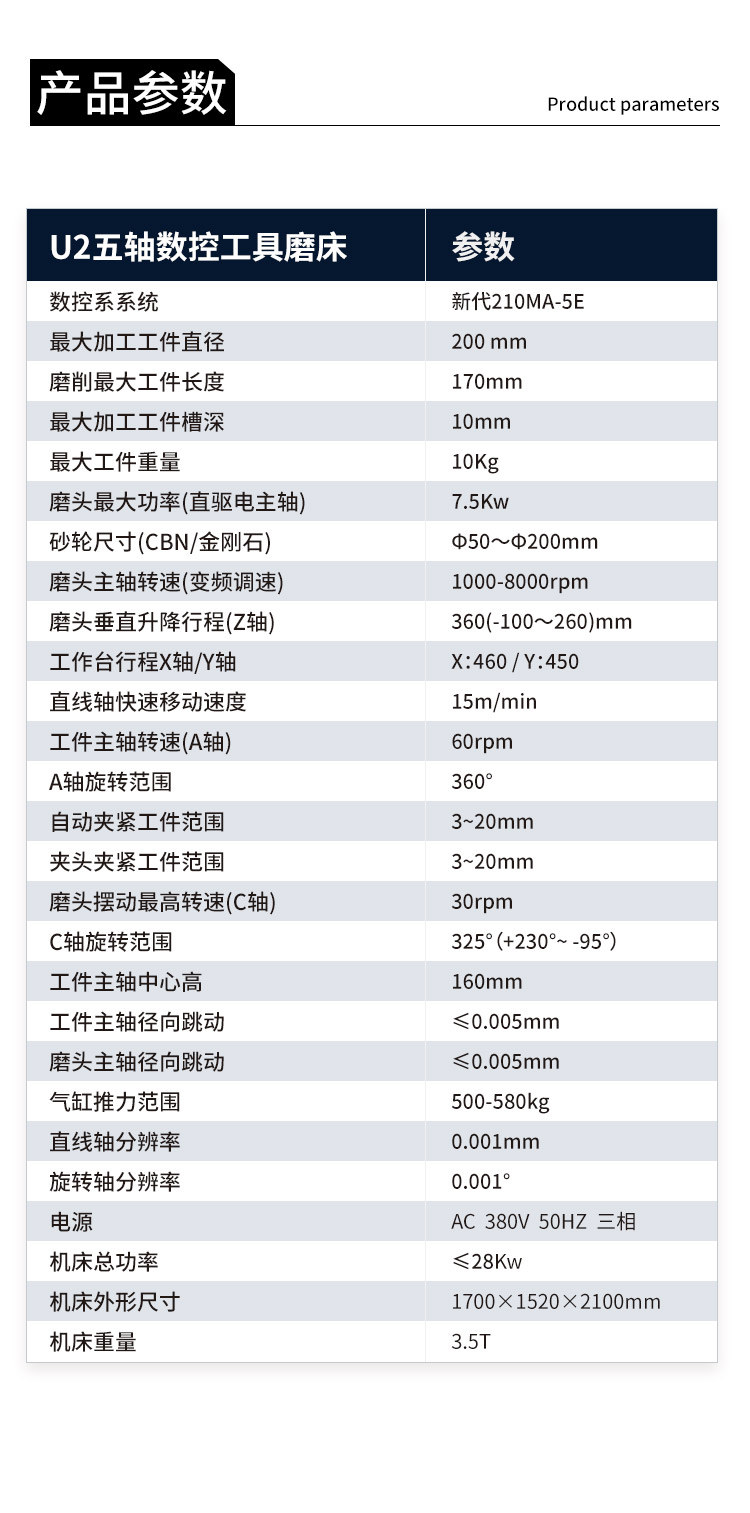

三、技术参数
| 内容 | 数据 | 内容 | 数据 |
| 油漆型号 | 白色 +蓝色 橘纹 | 直线分辨度 | 0.001mm |
| 快速移动X、Y、Z | 7.5 m/ min | 直线重复定位精度 | 0.003mm |
| 夹持最小工件直径 | 3 mm | 旋转分辨率 | 0.001mm |
| 夹持最大工件直径 | 32mm | 旋转重复定位精度 | 0.001度 |
| 夹持最大工件长度 | 200mm | 主轴功率 | 标配24kw |
| 主磨削最小工件直径 | 1mm | 砂轮杆形式 | HSK50E-31.75/20mm |
| 主磨削最大工件直径 | 20mm | 砂轮直径 | 50 ～200mm |
| 主磨削最大刃口长度 | 大于100mm | 砂轮主轴转速 | 4000 ～8000rpm无极可调 |
| 主磨削最大工件重量 | 20kg | 机床重量 | 约5000kg |
| 刀柄形式 | 肖柏林W25 | 总功率 | ≤40kg |
| 磨床尺寸 | 2000*2300*2300mm | ||
| X 轴 | 数控5轴联动直线轴 ，安川伺服电机驱动 ，行程: 520mm； 数控系统分辨率： 0.001mm;编程和手轮进给最小分辨率0.001mm； THK丝杆EPB40 ， 上银导轨 QHH35 ，重复定位精度 ：0.003mm |
||
| Y轴 | 数控5轴联动直线轴 ，安川伺服电机驱动 ，行程: 540mm； 数控系统分辨率： 0.001mm;编程和手轮进给最小分辨率0.001mm； THK丝杆EPB40 ， 上银导轨 QHH35 ，重复定位精度 ：0.003mm |
||
| Z轴 | 数控5轴联动直线轴 ，安川伺服电机驱动 ，行程:350mm； 数控系统分辨率： 0.001mm;编程和手轮进给最小分辨率0.001mm； THK丝杆EPB40 ， 上银导轨 QHH35 ，重复定位精度 ：0.003mm |
||
| A轴 | 数控5轴联动工件旋转轴 ， DD伺服直接驱动 ，功率1.37KW额定TP =65Nm（ 5.3A） 最大TM = 130Nm（ 10.6A ） ；额定转速 ： 200rpm； 最高转速:250rpm；数控分辨 率 ： 0.001度； 编程和手轮进给最小分辨率 ： 0.001度； 无限旋转、分度头本体； 锥 孔 锥面跳动≤0.002mm、端面跳动≤0.005mm | ||
| C轴 | 数控5轴联动工件旋转轴 ， DD伺服直接驱动 ，功率5.3 KW额定TP =253Nm（ 17.5A ) 最大TM =748Nm（63A ） ；额定转速： 200rpm； 最高转速:200rpm； 数控分辨 率 ： 0.001度； 编程和手轮进给最小分辨率 ：0.001度； 圆周旋转到325度（ +23 0度-95度） ；旋转定位精度 ：0.001度 |
||
