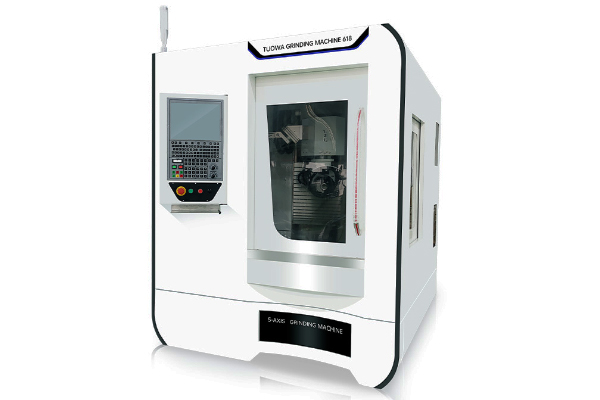

一、机床简介
| 名称 | 产地 | 制造商 | 规格 | 备注 |
| X轴 | / | / | 直线电机 | / |
| Y轴 | / | / | 直线电机 | / |
| Z轴 | 台湾 | 上银 | R32-10K5 | C3（精度） |
| X轴线轨 | 台湾 | 上银 | QHH 30CA | P（精度） |
| Y轴线轨 | 台湾 | 上银 | QHH 30CA | P（精度） |
| Z轴线轨 | 台湾 | 上银 | QHH 35CA | P（精度） |
| 电主轴轴承 | / | NSK/SKF | / | / |
| 伺服控制系统 | 台湾 | 新代 | 210MA-5A | / |
| X、Y直线电机 | / | 上银 | / | / |
| Z轴伺服单元 | 台湾 | 新代 | AM8 | / |
| 变频器 | 大陆 | / | 15KW | |
| 电主轴 | 大陆 | 洛阳 | 12KW/1000~ 8000rpm |
/ |
| 工件A轴DD | 大陆 | 广州昊志 | DZDH-175 | / |
| C轴DD | 大陆 | 广州昊志 | DZDH-180 | / |
| 气压阀 | 台湾 | 亚德客 | / | / |
| 主要电气元件 | / | 施耐德 | / | / |
X轴 |
数控5轴联动直线轴，直线电机驱动，行程： 460mm；P级精密型滚珠导轨；数控系统分辨率 0.001mm，编程和手轮进给最小分辨率0.001mm |
| Y轴 |
数控5轴联动直线轴，直线电机驱动，行程： 550mm；P级精密型滚珠导轨；数控系统分辨率 0.001mm，编程和手轮进给最小分辨率0.001mm |
| Z轴 |
数控5轴联动直线轴，台湾新代伺服电机驱动， 行程：360（-100～260）mm；数控系统分辨率 0.001mm，编程和手轮进给最小分辨率0.001mm |
| C轴 |
数控5轴联动旋转轴，DD伺服直接驱动，功率 2.2KW 额定TR=105Nm（8.5A）、最大TM=332Nm （30A）、额定转速：200rpm、最高转速： 250rpm、数控系统分辨率：0.001度，编程和手 轮进给最小分辨率：0.001度，圆周旋转325度 （-95度-230度），旋转定位精度;0.001度 |
| A轴 |
数控5轴联动工件旋转轴，DD伺服直接驱动，功 率1.37KW 额定：TR=65Nm（5.3A）、最大 TM=130Nm（10.6A）、额定转速：200rpm、最高 转速：250rpm、数控系统分辨率：0.001度，编 程和手轮进给最小分辨率：0.001度，无限旋转 、分度头本体；锥孔锥面跳动：0.001-0.005mm , 端面跳动：0.001-0.005mm |
| 数控系统 | 新代210MA-5E |
| 自动夹紧工件范围 | 3～20mm |
| 磨削软件 | 刀具专用加工软件 |
| 夹头夹紧工件范围 | 3～32mm |
| 最大加工工件直径 | 200mm |
| 磨头摆动最高转速（C轴） | 30rpm |
| 磨削最大工件长度 | 170mm |
| C轴旋转范围 | 325°（+230°~-95° ) |
| 最大加工工件槽深 | 10mm |
| 工件主轴中心高 | 150mm |
| 最大工件重量 | 10Kg |
| 主轴工件径向跳动 | ≤0.005mm |
| 磨头最大功率（直驱电主轴） | 12KW |
| 磨头主轴径向跳动 | ≤0.005mm |
| 砂轮尺寸（CBN/金刚石） | 。50～。200mm |
| 气缸推力范围 | 500～580Kg |
| 磨头主轴转速 | 1000～8000rpm |
| 磨头垂直升降行程（Z轴） | 360（-100～260）mm |
| 工作台行程X轴/Y轴 | X：460/Y：550 |
| A轴旋转范围 | 360° |
| 工件主轴转速（A轴） | 250rpm |
| 电源 | AC 380V 50HZ 三相 |
| 机床总功率 | ≤32kw |
| 机床重量 | 4000kg |
